機械特性



堅固的機身結構


．機身是由鑄鐵一體成型而成，剛性好、穩定性佳、震動降到最小。

．所有的床軌都是線性滑軌及滾珠螺桿傳動。

．中央系統的潤滑裝置。

．精密的砂輪主軸及無段變速的轉速。

．17"的液晶銀幕。

．高剛性的旋轉主軸是由2組超精密的主軸軸承所組合而成。



主軸標準孔徑是HSK50，其餘各種不同斜度的主軸亦可提供。



．觸摸式的控制面板及容易操作的程式控制軟體。

．全自動進刀、退刀是由伺服馬達傳動，總進刀量及每次的微進刀量設定，砂輪擺動一次進刀一次，或是擺動

多次進刀一次，皆可由程式設定。 (最小的進刀量為0.001mm)

．自動迴轉裝置是由伺服馬達配合專用減速機所傳動，旋轉的角度，速度皆可由程式控制，旋轉兩端的進刀也

可由程式控制。



ExVision 系統應用範例

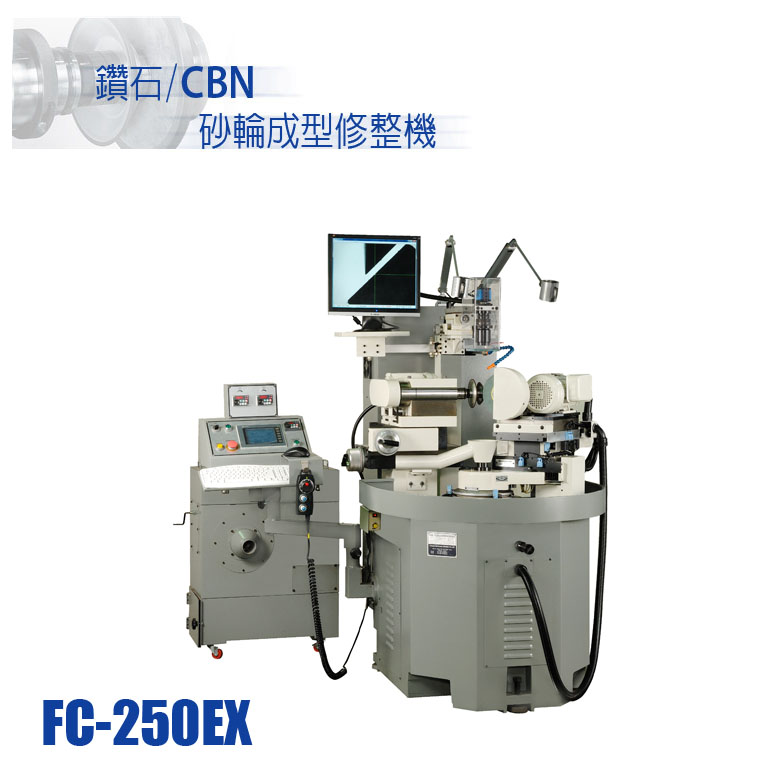

FC-250EX 鑽石/CBN砂輪修整成型機，配備一套由電腦操作軟體的ExVision系統，砂輪的各種形狀，含平面、圓弧、角度、成型皆可由該系統的操作，呈現在螢幕上，圖像的大小和工件是1比1的比例，也就是和砂輪的實際尺寸相同，大尺寸的砂輪可以使用小倍率的鏡頭，小尺寸的砂輪可以使用大倍率的鏡頭。

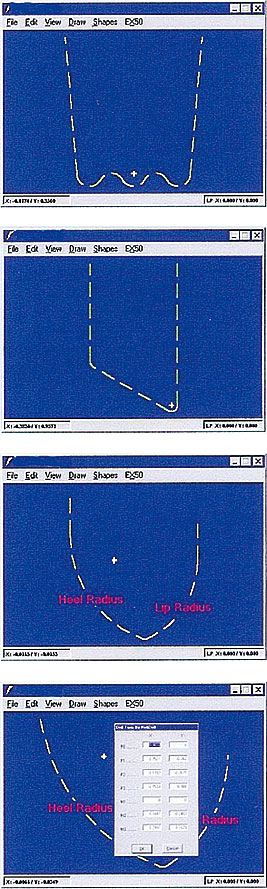

這些操作全部在電腦上面完成，如果軟體上沒有的形狀，也可以經由CAD製作，轉換成XDF圖檔輸入電腦，這些操作皆是非常簡單的，使用ExVision系統修整標準或特殊形狀的砂輪，只要將砂輪的參數填入，然後螢幕上就會出現和砂輪真實大小的圖形，將多出來的砂輪修整到虛線上的部位即完成。



ExVision系統也有鑽頭溝槽成型砂輪使用軟體，只要輸入鑽頭的各部位參數，包含直徑，螺旋角...等，則ExVision系統就會自動產生成型砂輪的形狀在螢幕上
