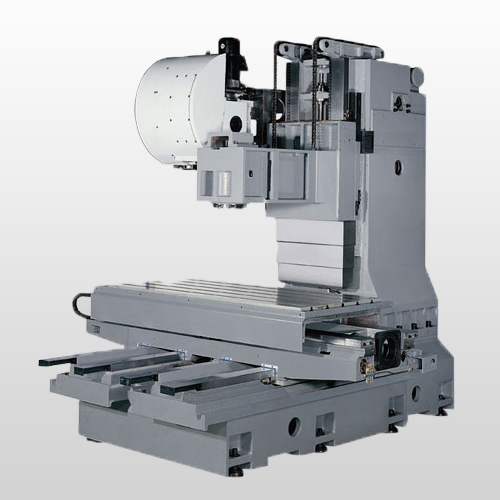

1100mm四硬軌底座, 超寬,超重 適合重切削.	BT50內置式6,000rpm 齒輪頭.	X+Y+Z三軸一件式鑄體結構; 裝置 直結連軸器.

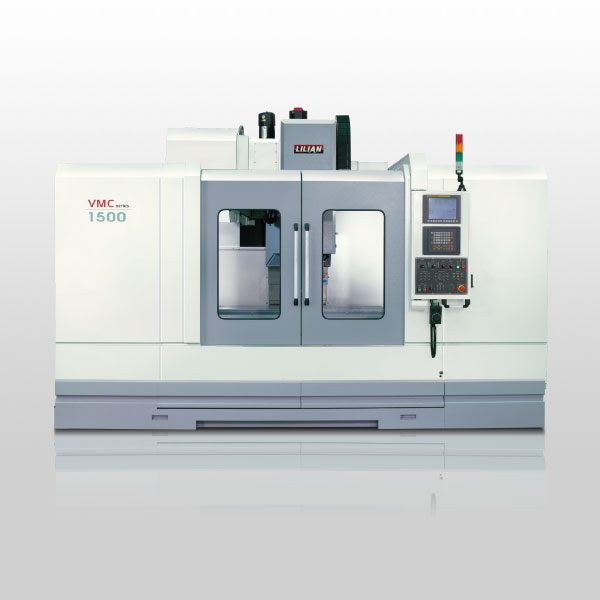

項目 / 內容		VMC-1100	VMC-1400	VMC-1500(G)
工作台	工作台尺寸	1150 x 610mm	1550 x 700 mm	1550 x 700 mm
	T-槽 (寬 x 間距 x 數量)	18 x 130 mm x 5	18 x 130 mm x 5	18 x 130 mm x 5
	行程 (X x Y x Z)	1100 x 610 x 610 mm	1400 x 720 x 610 mm	1500 x 720 x 680 mm
	定位精度 XYZ 軸	0.005 / 300mm	0.005 / 300mm	0.005 / 300mm
	重複精度 XYZ 軸	± 0.003mm	± 0.003mm	± 0.003mm
	三軸馬達規格	2.5 / 2.5 / 2.5B kw	4 / 4 / 4B kw	4 / 4 / 4B kw
	(Z 軸掛剎車)
	快速位移	15 x 15 x 15 M/min (18M/min Opt.)	15 x 15 x 15 M/min (18M/min Opt.)	15 x 15 x 15 M/min (18M/min Opt.)
	(X/Y/Z)
	進給速度 (X/Y/Z)	1-10000 mm/min	1-10000 mm/min	1-10000 mm/min
	最大工件重	1000 kgs	1200 kgs	1500 kgs
主軸	錐度	BT40	BT40	BT50 (齒輪頭)
	主軸馬達	11 / 15Kw	11 / 15Kw	15 / 18.5 Kw
	主軸轉速 (RPM)	8000 / 10000	8000 / 10000	6000
	主軸鼻端垂直至工作台面	100-710 mm	150-760 mm	164-844 mm
	主軸中心至機身面距離	695 mm	745 mm	745 mm
刀庫	刀具儲藏容量	24/30 刀臂式	24/30 刀臂式	24 刀臂式
	/ 刀庫型式	40 鍵連式	40 鍵連式	40 鍵連式
	最大刀具調整內徑 / 重量	80 mm / 7 kgs	80 mm / 7 kgs	125 mm / 15 kgs
概括他項	氣壓需求	6 kg/cm2	6 kg/cm2	7 kg/cm2
	動力消耗 (KVA)	25	25	30
	冷卻液容量 (L)	300	300	300
	機台淨重	7,500 Kgs	11,500 Kgs	12,000 Kgs
	機台佔地面積 (寬 x 深 x 高)	2960 x 3130 x 2920 mm	3840 x 3320 x 3040 mm	3940 x 3320 x 3100 mm
標準配備
‧冷卻系統	‧歐式全罩式鈑金
‧自動潤滑系統	‧刀換刀系統
‧主軸吹氣系統	‧三軸伸縮護蓋
‧密閉防水型螢光燈	‧RS232/ RJ45/ USB 連結介面
‧3色警示燈	‧M30 自動斷電系統
‧工件吹氣裝置	‧手輪譯碼器
‧剛性攻牙	‧地基螺絲及腳墊
‧熱交換散熱裝置
選購配件
‧龍頭式/刮板式排屑機及集屑車	‧德製Heidenhain三軸數字尺
‧主軸油冷機	‧獨立式變壓器
‧主軸中心出水 (20~70Bar)	‧穩壓器
‧第四軸旋轉工作台	‧角度編碼器 (A,B,C 軸)
‧馬達加大	‧空調冷氣機
‧刀具量測系統	‧油水分離機
‧工件量測系統	‧水槍及風槍
