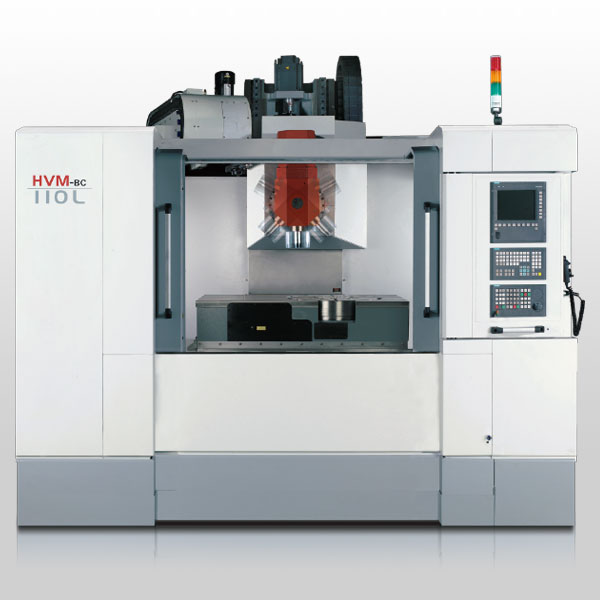

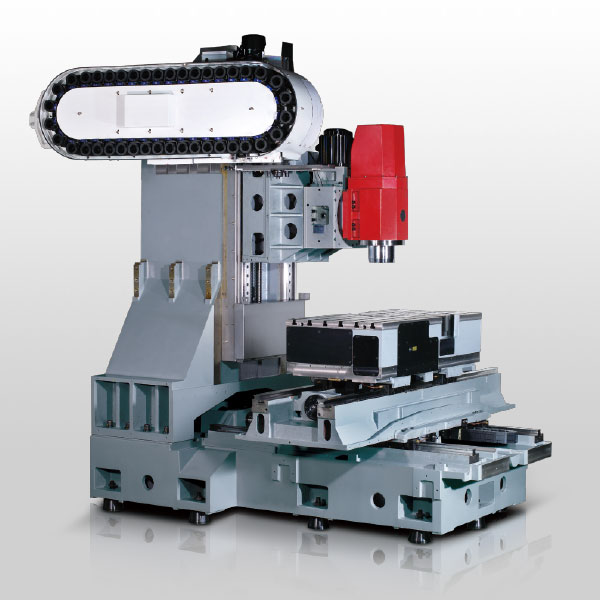

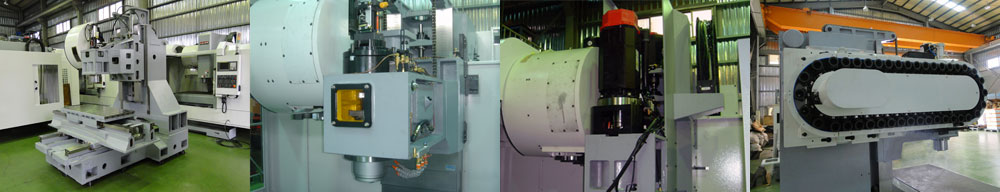

HVM-BC 110L

200/350/450mm電腦數控雙軸分度
盤,可外加置角度編碼器(A+C軸). 轉子凸輪式旋轉軸 (B軸). 高精度、高負重B/C軸可外加置角度
編碼器

		HVM-110L-BC	HVM-110L-AC
傾斜軸+內置式旋轉工作台	固定頭+320/450mm 旋轉工作台
工作台	工作台尺寸	1260 x 620 mm	1260 x 610 mm
	T-槽	18 x 100 mm x 6	18 x 100 mm x 6
	(寬 x 間距 x 數量)	18 x 100 mm x 6	18 x 100 mm x 6
	行程 (X x Y x Z)	1100 x 650 x 800 mm	1100 x 650 x 1000 mm
	定位精度 XYZ axis	0.005 / 300mm	0.005 / 300mm
	重複精度 XYZ axis	± 0.003mm	± 0.003mm
	三軸馬達規格	4.8 / 4.8 / 5.2B kw	4 / 4 / 4B kw
	(Z 軸掛剎車)	4.8 / 4.8 / 5.2B kw	4 / 4 / 4B kw
	快速位移 (X/Y/Z)	36 x 36 x 30 M/min	36 x 36 x 30 M/min
	進給速度 (X/Y/Z)	1-20000 mm/min	1-20000 mm/min
	最大工件重	770 kgs	300 kgs
主軸	錐度	BT40	BT40
	主軸馬達	15Kw (19.6Kw 選配)	15 Kw
	主軸轉速 (RPM)	16000 / 20000	12000 / 15000
	主軸型式 (RPM)	內藏式 : BBT40 / HSK63A	內藏式: BBT40 / HSK63A (OPT.)
	主軸鼻端垂直至工作台面	100-900 mm	150-1150 mm
	主軸中心至機身面距離	740 mm	740 mm
刀庫	刀具儲藏容量 /	30 刀臂式	30 刀臂式
	刀庫型式	40 鍵連式	40 鍵連式
	最大刀具調整內徑 / 重量	76 mm / 6 kgs	76 mm / 6 kgs
概括他項	氣壓需求	6 kg/cm2	6 kg/cm2
	動力消耗 (KVA)	45	45
	冷卻液容量 (L)	300	300
	機台淨重	7,800 Kgs	7,600 Kgs
旋轉軸	驅動型式	轉子凸輪	蝸輪
(A & B 軸)	齒輪比	0.104166667	0.166666667
傾斜角度	--120° ~ +120°	--120° ~ +30°
旋轉速度	33.3 rpm	11.1 rpm
最小分割精度	0.001°	0.001°
夾持扭力	24 Nm / 250 kg-m	18 Nm / 210 kg-m
加工承載扭力	16 Nm / 160 kg-m	-
旋轉工作台	型態	蝸輪	蝸輪
(C 軸)	驅動齒數比	0.166666667	0.104166667
	工作台面	550 mm	320 mm / 450 mm
	中心通孔	50H7	150H7 mm
	旋轉速度 (RPM)	11.1 rpm / 500-800 IDD Motor	22.2 rpm
	分割精度 (秒)	4"	4"

標準配備
‧冷卻系統 ‧自動潤滑系統 ‧主軸吹氣系統 ‧密閉防水型螢光燈 ‧3色警示燈 ‧工件吹氣裝置 ‧剛性攻牙 ‧熱交換散熱裝置	‧歐式全罩式鈑金 ‧刀換刀系統 ‧三軸伸縮護蓋 ‧RS232/ RJ45/ USB 連結介面 ‧M30 自動斷電系統 ‧手輪譯碼器 ‧地基螺絲及腳墊

選購配件
‧龍頭式/刮板式排屑機及集屑車 ‧主軸油冷機 ‧第四軸旋轉工作台 ‧馬達加大 ‧刀具量測系統 ‧工件量測系統 ‧德製Heidenhain三軸數字尺	‧獨立式變壓器 ‧穩壓器 ‧角度編碼器 (A,B,C 軸) ‧空調冷氣機 ‧油水分離機 ‧水槍及風槍
