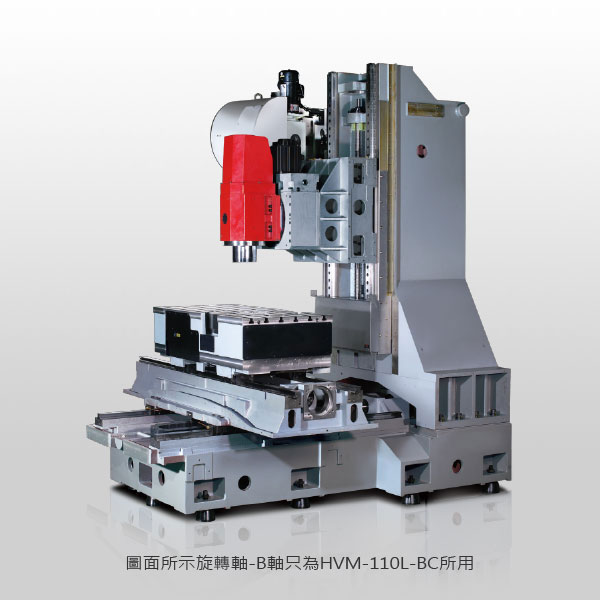

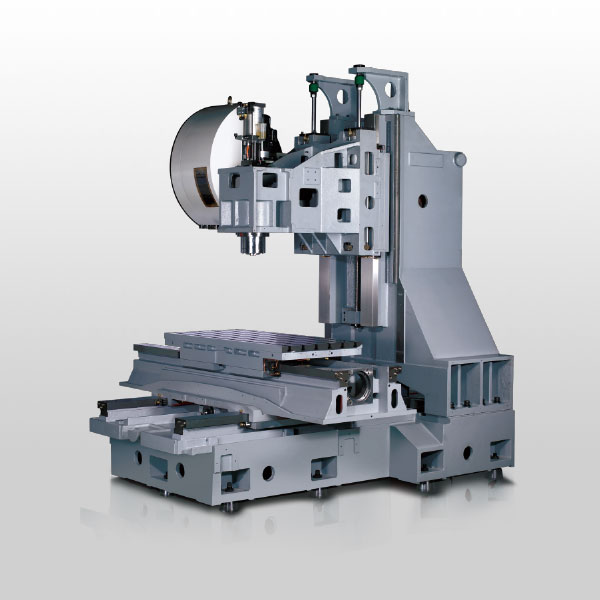

超寬剛性機床底座.	無配重塊之雙層剛性寬機柱.	一件式雙層機床鞍座.

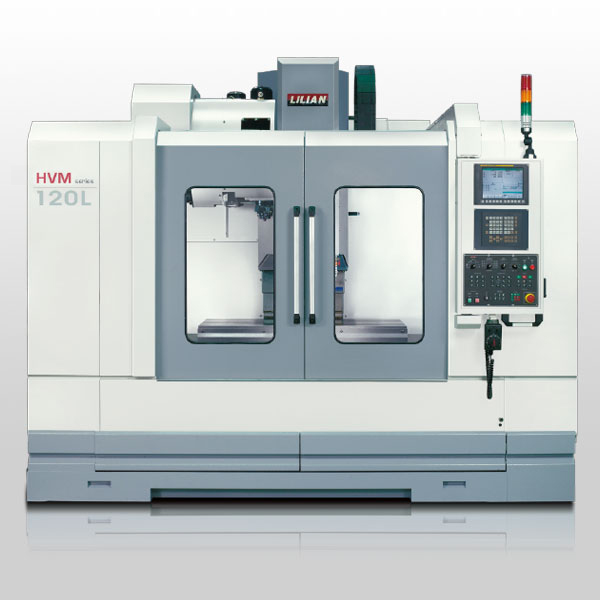

		HVM-120L	HVM-120H
X+Y+Z 線軌	X+Y+Z 硬軌
工作台	工作台尺寸	1260 x 610 mm	1260 x 610 mm
	T-槽 (寬 x 間距 x 數量)	18 x 100 mm x 6	18 x 100 mm x 6
	行程 (X x Y x Z)	1200 x 650 x 630 mm	1200 x 650 x 630 mm
		(Z-1000 option)
	定位精度 XYZ 軸	0.005 / 300mm	0.005 / 300mm
	重複精度 XYZ 軸	± 0.003mm	± 0.003mm
	三軸馬達規格 (Z 軸掛剎車)	4 / 4 / 4B kw	4 / 4 / 4B kw
	快速位移 (X/Y/Z)	36 x 36 x 36 M/min	20 x 20 x 20 M/min
		(42 選配.)
	進給速度 (X/Y/Z)	1-20000 mm/min	1-20000 mm/min
	最大工件重	800 kgs	1000 kgs
主軸	錐度	BT40	BT40
	主軸馬達	11 / 15Kw	11 / 15Kw
	主軸轉速 (RPM)	直傳式 : 10000 / 12000 / 15000	直傳式 : 10000 / 12000 / 15000
		內藏式 : BBT40 /
		HSK63A 20000
	主軸鼻端垂直至工作台面	100-730 mm	100-730 mm
		(1000 mm 選配)
	主軸中心至機身面距離	740 mm	740 mm
刀庫	刀具儲藏容量 / 刀庫型式	30 刀臂式	30 刀臂式
		40 鍵連式	40 鍵連式
	最大刀具調整內徑 / 重量	76 mm / 6 kgs	76 mm / 6 kgs
概括他項	氣壓需求	6 kg/cm2	6 kg/cm2
	動力消耗 (KVA)	30	30
	冷卻液容量 (L)	300	300
	機台淨重	7,500 Kgs	7,500 Kgs
	機台佔地面積 (寬 x 深 x 高)	3400 x 3370 x 2810 mm	3400 x 3370 x 2810 mm

標準配備
‧冷卻系統 ‧自動潤滑系統 ‧主軸吹氣系統 ‧密閉防水型螢光燈 ‧3色警示燈 ‧工件吹氣裝置 ‧剛性攻牙 ‧熱交換散熱裝置	‧歐式全罩式鈑金 ‧刀換刀系統 ‧三軸伸縮護蓋 ‧RS232/ RJ45/ USB 連結介面 ‧M30 自動斷電系統 ‧手輪譯碼器 ‧地基螺絲及腳墊

選購配件
‧龍頭式/刮板式排屑機及集屑車 ‧主軸油冷機 ‧第四軸旋轉工作台 ‧馬達加大 ‧刀具量測系統 ‧工件量測系統 ‧德製Heidenhain三軸數字尺	‧獨立式變壓器 ‧穩壓器 ‧角度編碼器 (A,B,C 軸) ‧空調冷氣機 ‧油水分離機 ‧水槍及風槍
